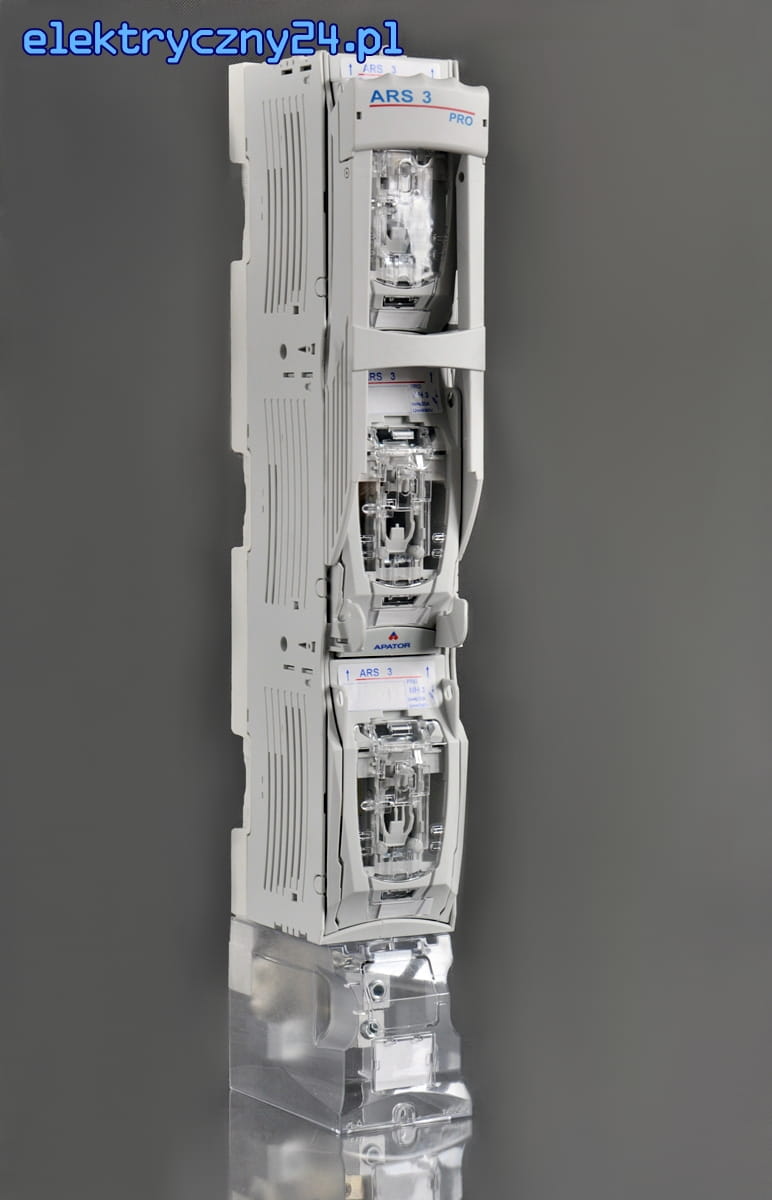

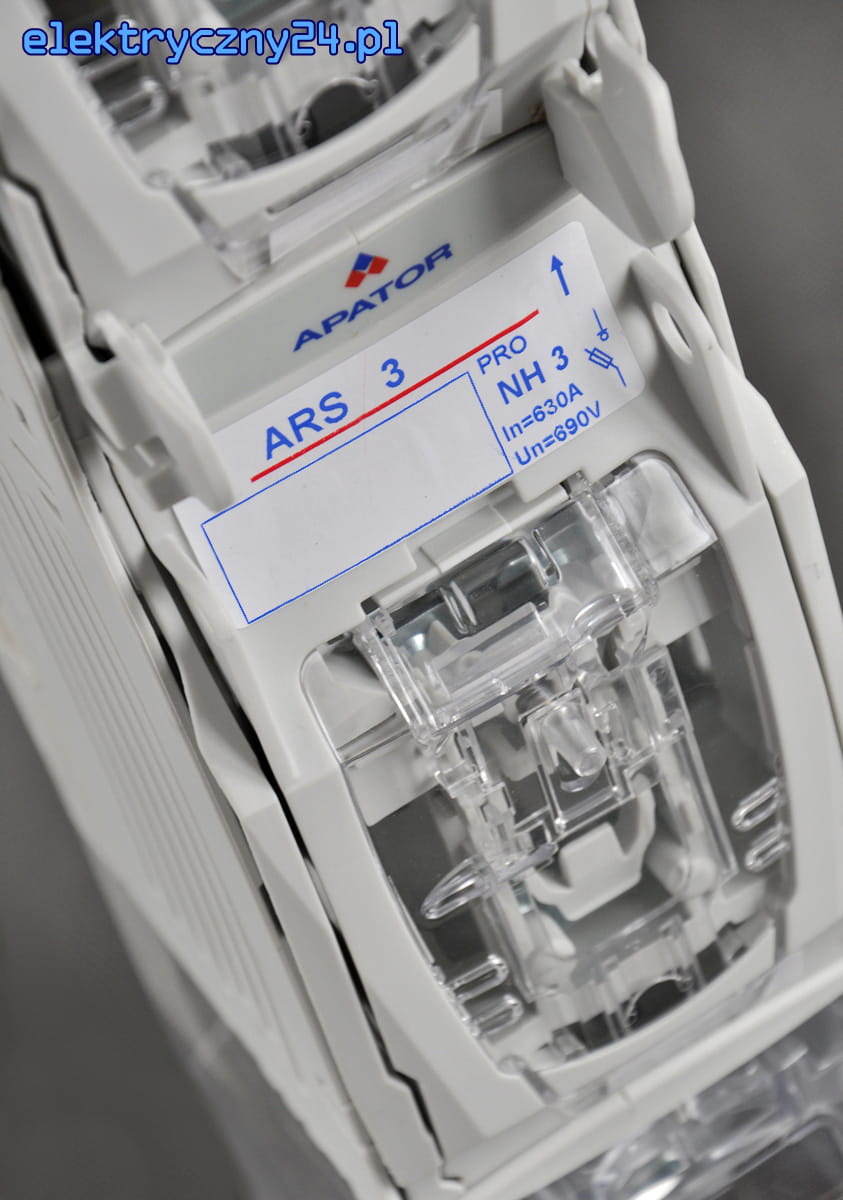

Rozłącznik bezpiecznikowy ARS 3-6-V pro

TYP: ARS 3-6-V pro;

In: 630 A;

ZACISK: V-obejma 240mm²;

ILOŚĆ BIEGUNÓW: 3;

CZĘSTOTLIWOŚĆ: 50-60 Hz;

NAPIĘCIE: 690 V.

MONTAŻ:MOST SZYNOWY o rozstawie 185mm.

Wymiary:

wysokość: 665 mm,

szerokość: 99 mm,

głębokość: 175 mm.

Dane techniczne

• typ: ARS 3-6-V pro;

• załączanie: 3-biegunowe - 3 fazy jednym uchwytem;

• znamionowy prąd cieplny: 630A;

• napięcie znamionowe: 690 V;

• kategoria użytkowania: AC-22B (500V);

• znamionowy prąd łączeniowy: 630 A;

• znamionowy prąd zwarciowy załączalny umowny: 100 kA;

• znamionowy prąd zwarciowy umowny wytrzymywany: 100 kA;

• znamionowe napięcie izolacji: 1000 V;

• znamionowe napięcie udarowe wytrzymywane: 12 kV;

• częstotliwość znamionowa: 50-60 Hz;

• trwałość mechaniczna: 1000 c.p.;

• trwałość łączeniowa: 200 c.ł.;

• stopień ochrony: 30 IP;

• ciężar: 5,8 kg;

• montaż: na most szynowy o rozstawie 185 mm;

• wielkość wkładek topikowych: 3;

• tworzywo uniepalnione samogasnące;

• dwuprzerwowy układ stykowy;

• komory gaszeniowe z płytkami dejonizacyjnymi na każdym styku;

• możliwość zmiany kierunku odpływu góra-dół;

• możliwość zastosowania szerokiej gamy akcesoriów.

Rozłączniki izolacyjne bezpiecznikowe listwowe ARS wykorzystywane są do rozdziału energii elektrycznej oraz zabezpieczania przed skutkami zwarć i przeciążeń w trójfazowych obwodach prądu przemiennego. Przeznaczone są do bezpośredniego montażu na poziomym bądź pionowym systemie szyn zbiorczych jako trójfazowe pionowe aparaty. Wykonane są z termoplastycznego poliamidu wzmocnionego włóknem szklanym o klasie palności V2 (-bezhalogenowy uniepalniacz). Rozłączniki izolacyjne bezpiecznikowe listwowe typu ARS spełniają techniczne oczekiwania polskich oraz europejskich zakładów energetycznych. Zostały zaprojektowane zgodnie z obowiązującymi normami PN-EN 60947-1, PN-EN 60947-3, IEC 60947-1, IEC 60947-3. Rozłączniki są dedykowane do aplikacji, gdzie wymagana jest niezawodność oraz bezpieczeństwo tj, rozdzielnic nn w stacjach transformatorowych, przemysłowych rozdzielnic nn i złącz kablowo-rozdzielczych. We wszystkich typach aparatów listwowych istnieje możliwość montażu przyłączem kablowym obróconym ku górze na poziomych systemach szyn zbiorczych. Po wyjęciu wkładki topikowej konstrukcja rozłączników zapewnia wyraźnie widoczną, bezpieczną przerwę izolacyjną w obwodzie. Rozłączniki ARS posiadają zdolność łączeniową w kategoriach AC-21B, AC-22B i AC-23B. Dodatkową zaletą jest łatwość mocowania do rozłączników uziemiaczy.

Rozłączniki izolacyjne bezpiecznikowe ARS pozwalają na spełnienie następujących funkcji:

• zabezpieczanie,

• rozdzielanie,

• uziemianie,

• łączenie,

• ochrona przed dotykiem.

 Warunki pracy:

• zainstalowanie w pomieszczeniach nie zawierających pyłów, gazów żrących lub wybuchowych;

• na wysokości do 2000 m n.p.m.;

• na zewnątrz pomieszczeń – w obudowach o stopniu ochrony > IP34;

• temperatura otoczenia od -25°C do +55°C;

• wilgotność względna powietrza nie powinna być większa niż 50% w temperaturze +40°C;

• w przypadku rozłącznika rozłączalnego 1- fazowo (łączenie faz pojedyncze), urządzenie przeznaczone jest do pracy w systemach rozdziału energii, jeżeli jest konieczne łączenie i/lub izolowanie poszczególnych faz, nie powinno być stosowane łączenie obwodów pierwotnych urządzeń trójfazowych.
