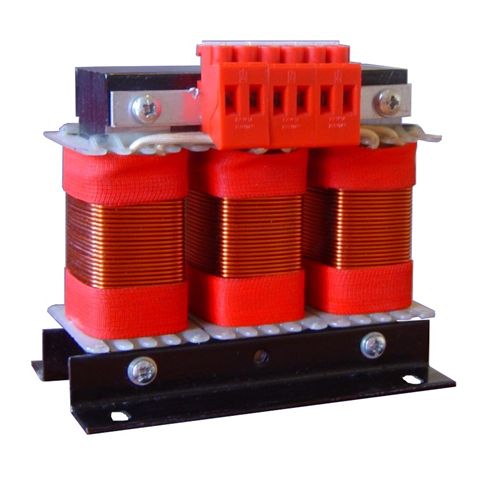

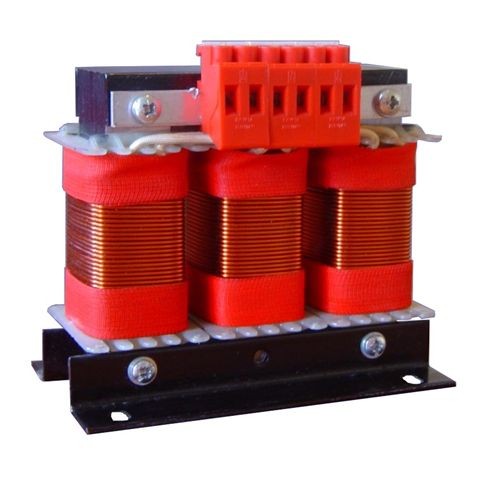

Trójfazowy dławik filtracyjny AS7f-41/4407 2,5 kvar
Opis
TYP: AS7f-41/4407;
MOC: 2,5 kVar.
Wymiary:
szerokość: 155 mm,
głębokość: 77 mm,
wysokość: 135 mm,
waga: 3 kg.
Charakterystyka ogólna:
-
częstotliwość: 50 Hz;
-
moc baterii: 2,5-80 kVar;
-
napięcie sieci: 400V;
-
napięcie baterii: 440V;
-
współczynnik tłumienia: p=7% (fr=189HZ);
-
klasa izolacji: T40F;
-
klasa ochrony: I;
-
wykonanie standardowe wg norm: PN IEC 989:1994, PN IEC 289:1997, VDE 0550;
-
stopień ochrony: IP00;
-
podłączenie przez kostki zaciskowe, możliwość zastosowania wyprowadzeń zgodnie ze szczegółowymi wymaganiami klienta.
Przeznaczenie: Filtracja harmonicznych w układach kompensacji mocy biernej.
Budowa: Dławik wykonany jest z rdzenia trójfazowego z jedną lub kilkoma szczelinami, na którym umieszczone jest uzwojenie wykonane profilem lub taśmą miedzianą. Końce uzwojenia są wyprowadzone na zaciski śrubowe, końcówki kablowe lub szyny miedziane. Po ustawieniu punktu pracy dławika, całość jest impregnowana w żywicy termoutwardzalnej. Dławiki filtracyjne są mocowane do podstawy za pomocą kątowników.
Pozycja pracy - pionowa lub pozioma.
Wyposażenie dodatkowe:
- zaciski śrubowe specjalne;
- czujnik temperatury.
